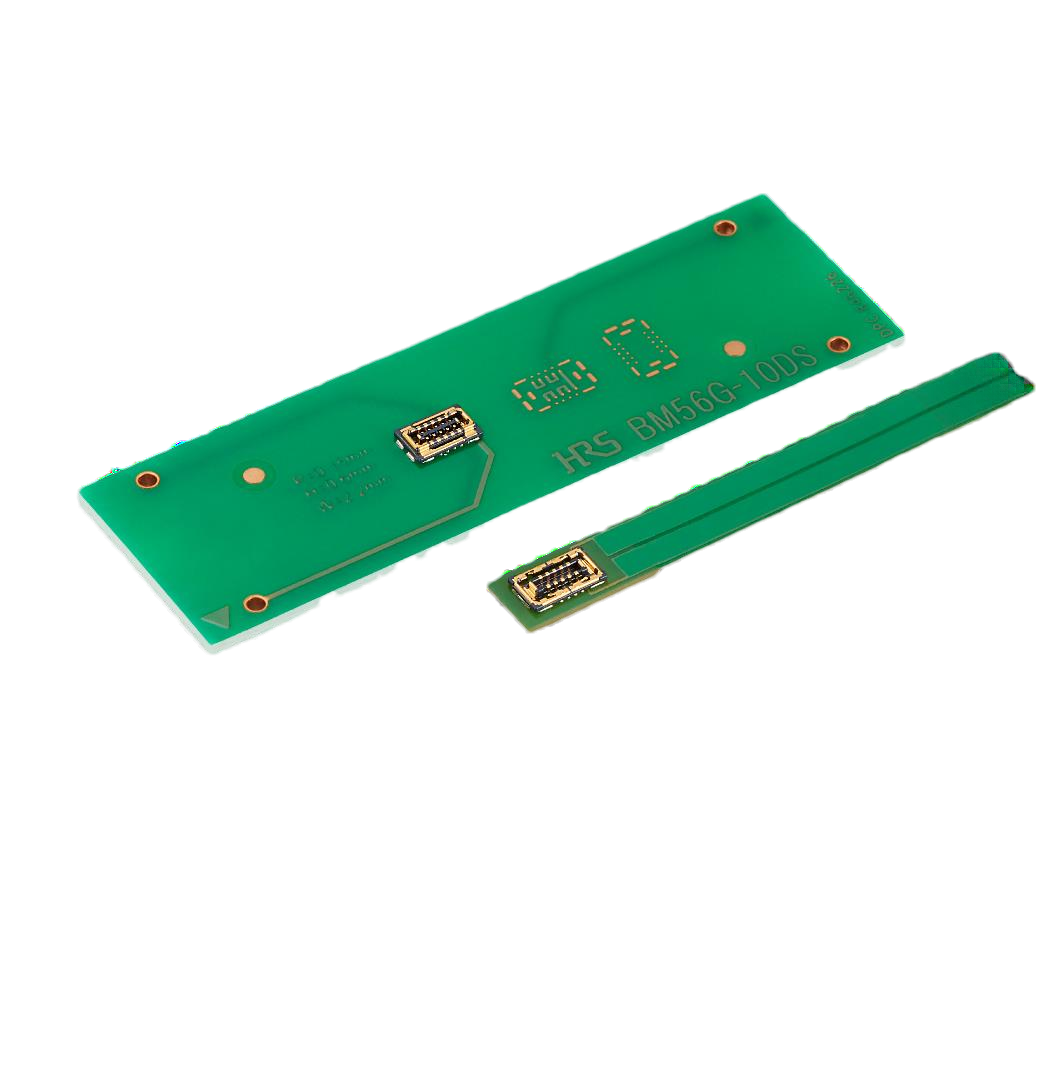

BM56G Series丨板對FPC連接器

BM56G 系列

特點(diǎn)

1 . 多觸點(diǎn)RF支持板對FPC連接

實(shí)現世界超小級縱深的小型設計

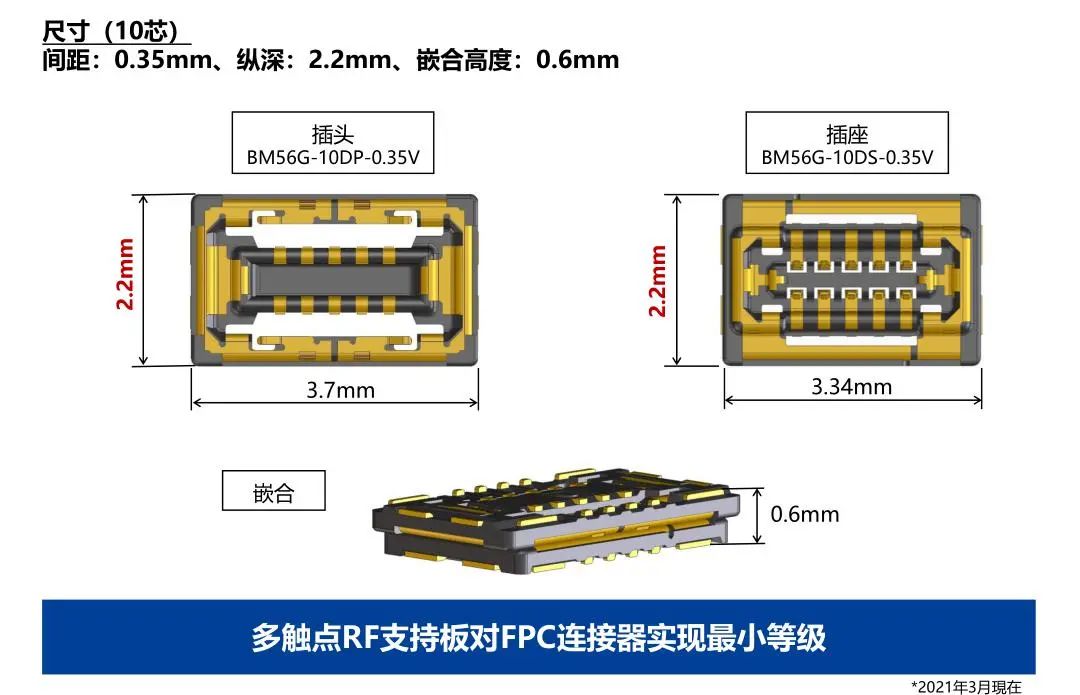

間距：0.35mm、縱深：2.2ｍｍ

嵌合高度：0.6mm

2 . 適用于數字信號和RF信號的端子設計

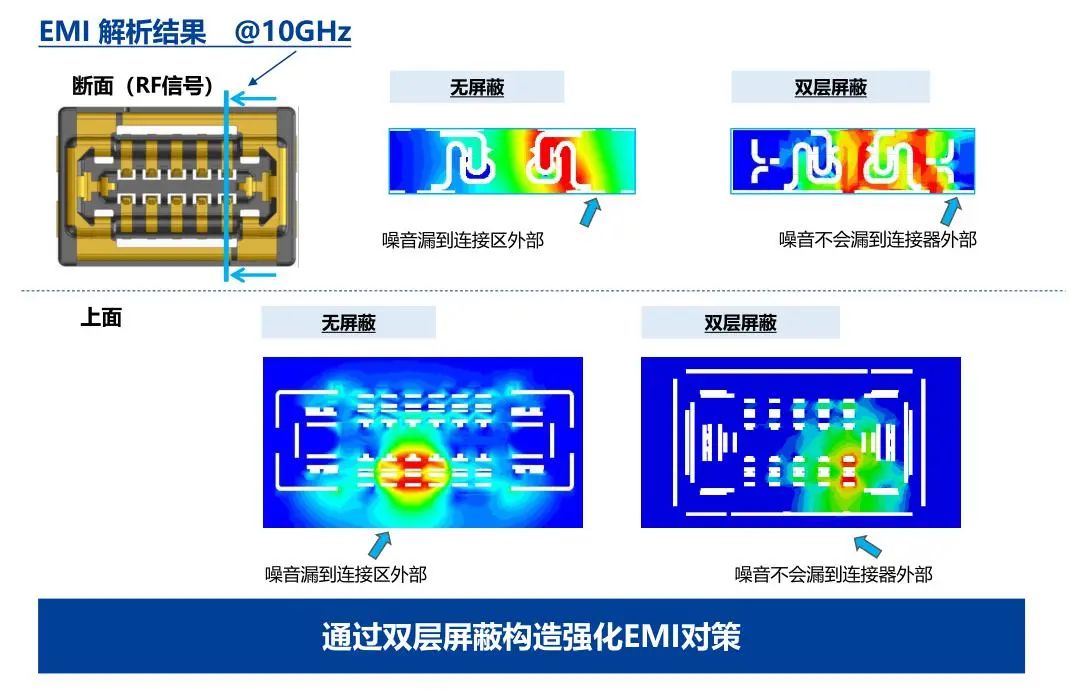

3 . 雙層屏蔽構造強化EMI對策

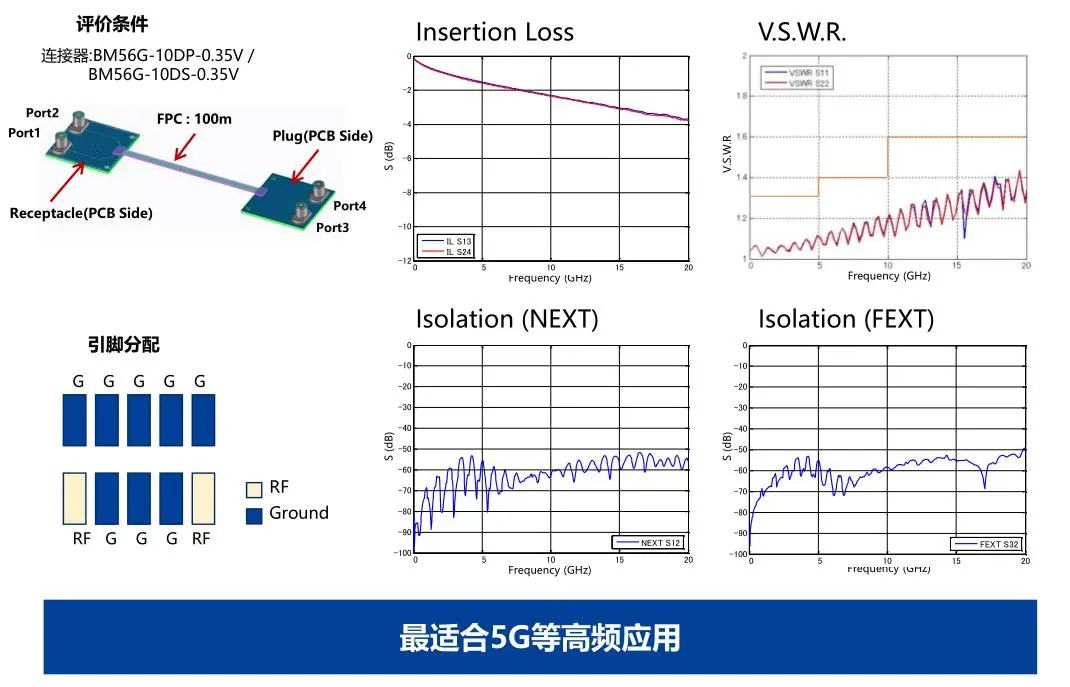

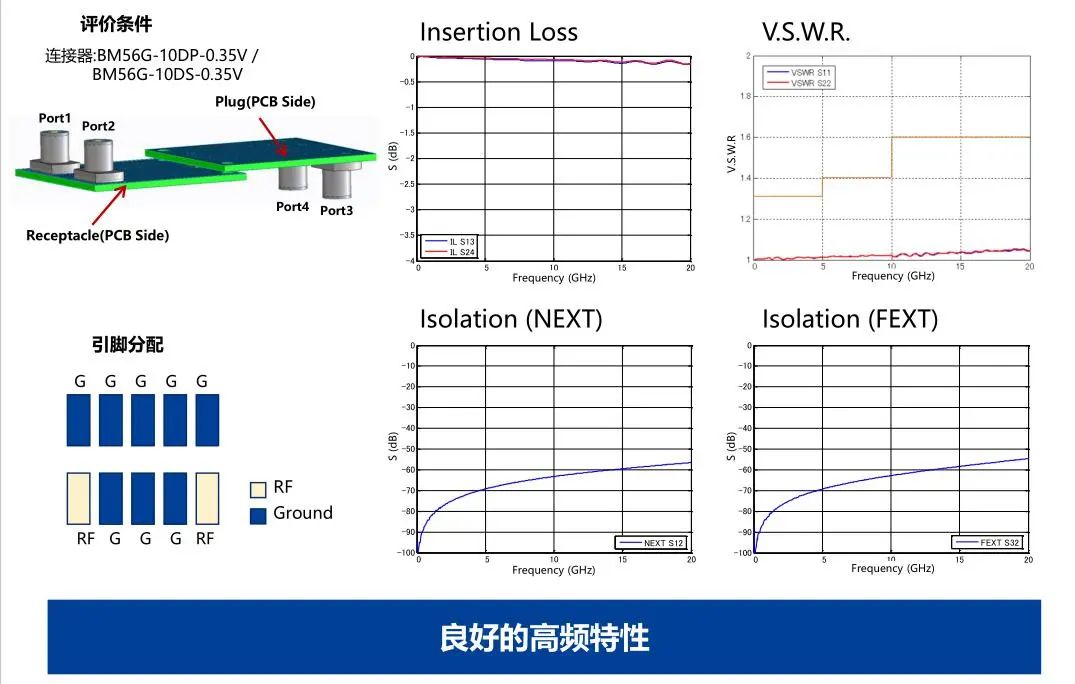

4 . 良好的RF信號傳輸特性

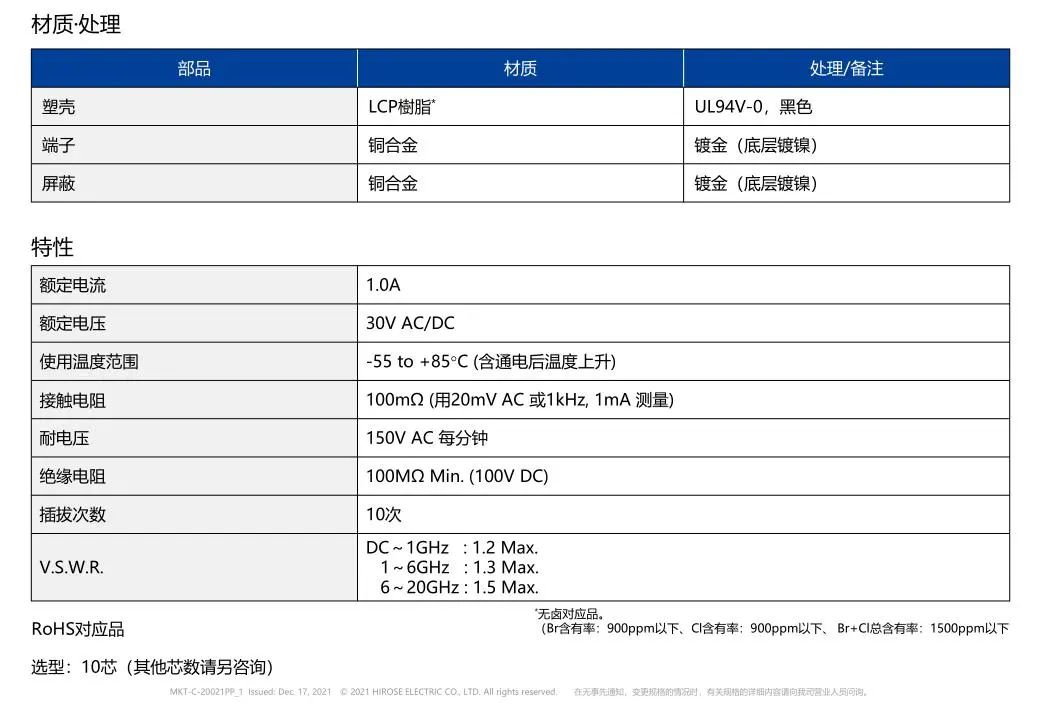

V.S.W.R. DC～1GHz : 1.2 Max.

                1～6GHz   :  1.3 Max.

                6～20GHz :  1.5 Max.

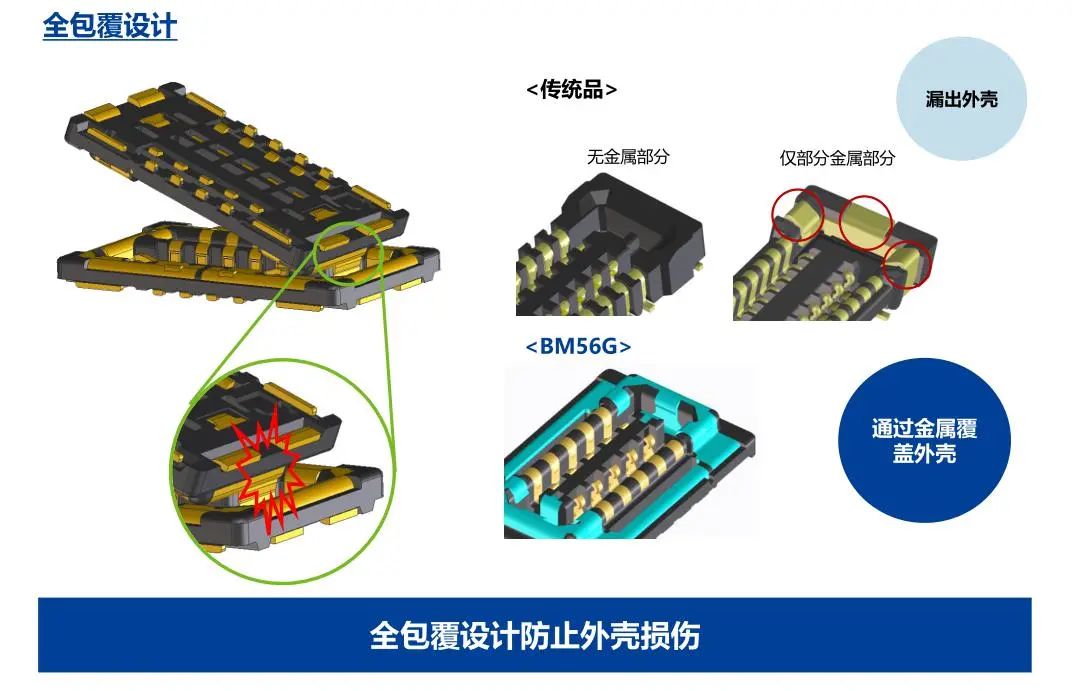

5 . 防止外殼損傷的全包覆設計

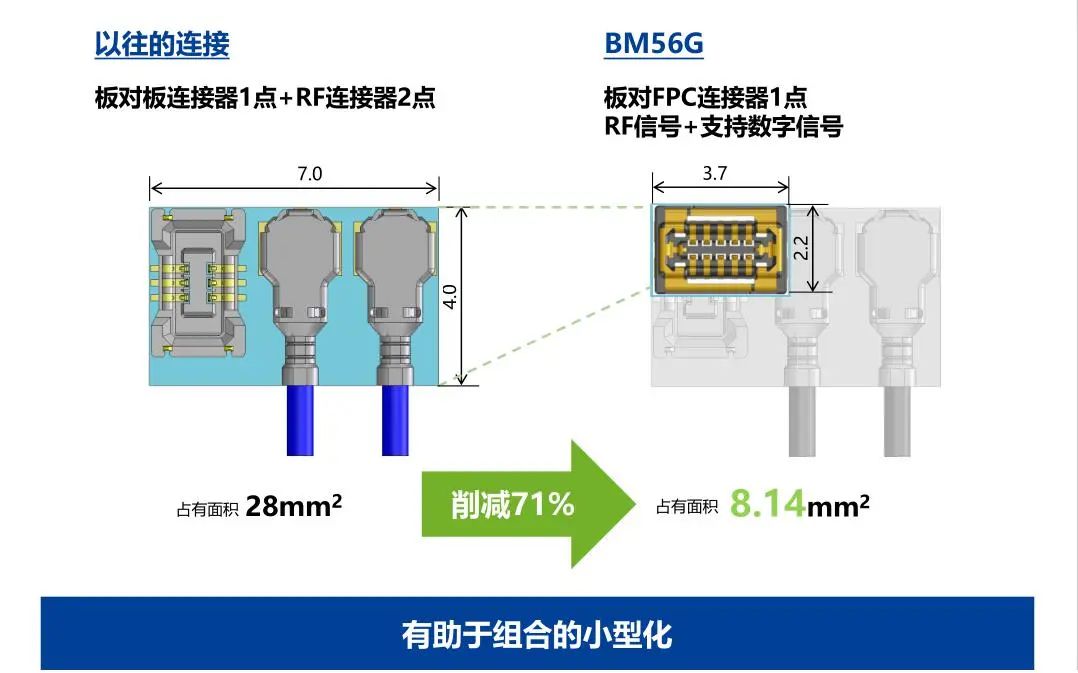

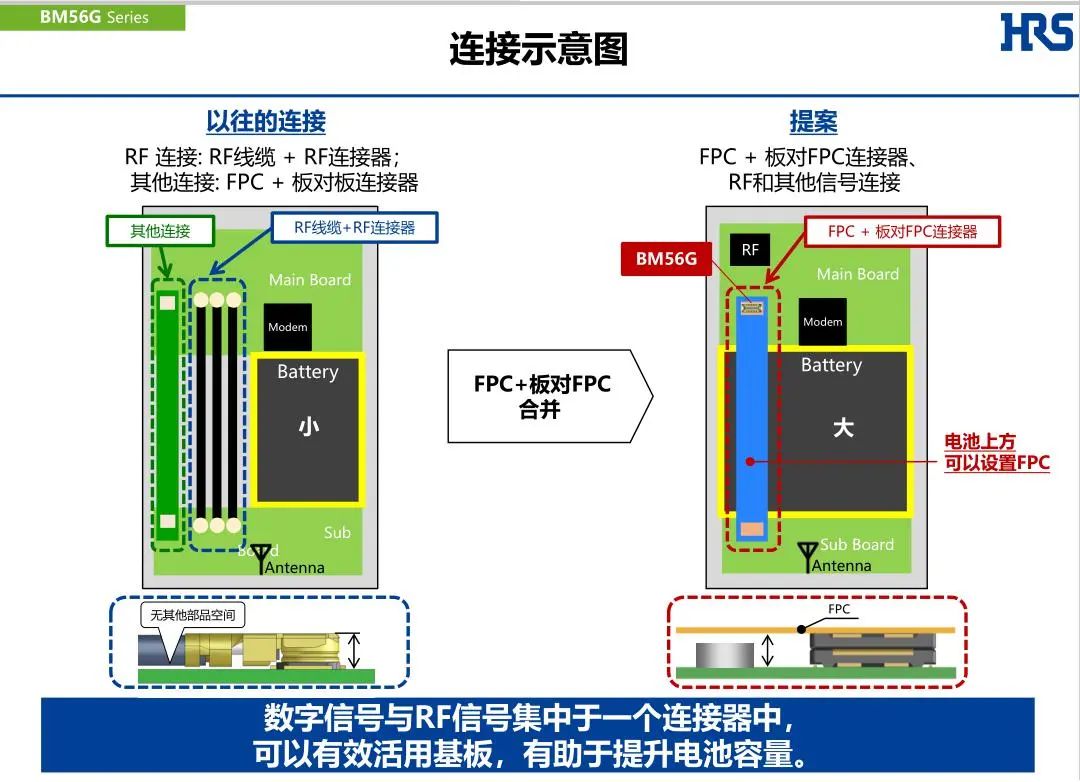

連接示意圖
